NEEDLES
Our Process
Made out of high quality stainless steel, our needles are machined and precision ground to exacting tolerances. Before any order is shipped, quality control ensures that each part is inspected and upheld to the highest of standards to ensure customer satisfaction.
Below, you will find a catalogue of the majority of the needles we offer. If you don’t see what you need, or aren’t sure of what exactly you’re looking for, reach out to customerservice@fhnozzle.com for assistance.
Needles

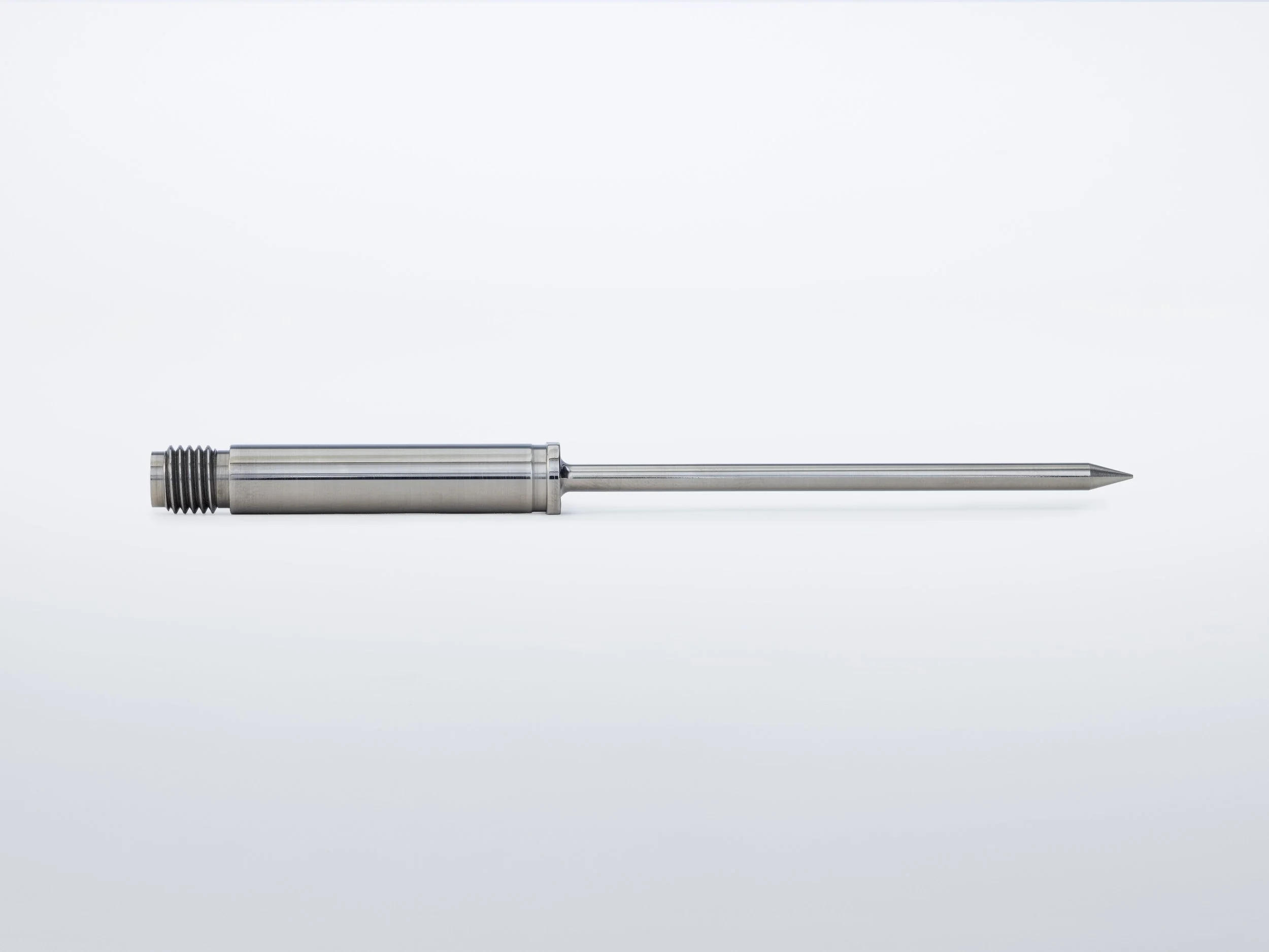

EF 3.475 Needle
Stainless Steel or Carbide
Overall Length: 4.375”
Tip Angle: 30 Degrees
Thread Size: 5/16-24
CN 2-20511-2 Needle
Stainless Steel
Overall Length: 5.073”
Tip Angle: 47 Degrees, 20 minutes
Thread Size: 1/4-20
301938ENZ [SS] or 301937ENZ [C] Needle
Stainless Steel or Carbide
Overall Length: 6.470”
Tip Angle: 30 Degrees
Thread Size: 5/16-27
4L32997 [SF] Needle
Stainless Steel
Overall Length: 4.938”
Tip Angle: 30 Degrees
Thread Size: 5/16-24
C4 [536976] Needle
Stainless Steel
Overall Length: 3.940”
Tip Angle: 30 Degrees
MB [CD 19716B] Needle
Stainless Steel
Overall Length: 4.125”
Tip Angle: 30 Degrees
Thread Size: 10-32
10391-1 Needle
Stainless Steel
Overall Length: 6.918”
Tip Angle: Radius
Thread Size: 5/16-24
CN 2-11212 Needle
Stainless Steel
Overall Length: 4.953”
Tip Angle: 40 Degrees
Thread Size: 10-32
301938ENZ [SS] or 301937ENZ [C] Needle with Flats
Stainless Steel or Carbide
Overall Length: 6.470”
Tip Angle: 30 Degrees
Thread Size: 5/16-27
C2 [32272] Needle
Stainless Steel
Overall Length: 4.662”
Tip Angle: 30 Degrees
CM 700980A
Carbide
Overall Length: 4.933”
Tip Angle: 30 Degrees
P1 Needle
Stainless Steel or Carbide
Overall Length: 4.687”
Tip Angle: 30 Degrees
Thread Size: 5/16-24
XD509103 Needle
Stainless Steel
Overall Length: 5.750”
Tip Angle: 30 Degrees
Thread Size: 1/4-28
CN 2-19547-1 Needle
Stainless Steel
Overall Length: 4.992”
Tip Angle: 60 Degrees
Thread Size: 1/4-20
131-1-013 Needle
Stainless Steel or Carbide
Overall Length: 4.690” [SS]; 4.695” [C]
Tip Angle: 30 Degrees
Thread Size: 12-24
305376 HSL Needle
Carbide
Overall Length: 5.105”
Tip Angle: 30 Degrees
C3R Needle
Stainless Steel
Overall Length: 3.095”
Tip Angle: 30 Degrees
L13130B Needle
Carbide
Overall Length: 4.933”
Tip Angle: 30 Degrees
Thread Size: M6-1.0
SG [C-33777] Needle
Stainless Steel
Overall Length: 6.662”
Tip Angle: 30 Degrees
Thread Size: 10-32
Needle Series
The needles below offer near identical styles with slight variations, predominantly in overall length.
B1 Series Needles
Stainless Steel
Seating Angle: 30 Degrees
Overall Length
B1: 4.162”
B1L: 4.562”
B1XL: 5.750”
C1 Series Needles
Stainless Steel
Seating Angle: 30 Degrees
Overall Length
C1: 4.687”
C1L: 3.500”
C6 Series Needles
Stainless Steel
Seating Angle: 30 Degrees
Overall Length
C6: 4.165”
C6XL: 5.797”
Sabatier Series Needles
Carbide
Seating Angle: 30 degrees
Overall Length
2.245”
2.716”
B2 Series Needles
Stainless Steel
Seating Angle: 30 Degrees
Thread Size: 10-32
Overall Length
B2:
B2L: 5.000”
B2XL: 6.125”
C5 Series Needles
Stainless Steel
Seating Angle: 30 Degrees
Thread Size: 8-32
Overall Length
C5: 3.500”
C5L: 3.900”
C5XL: 4.840”
MREL-5040-06 Series Needles
Carbide
Seating Angle: 30 Degrees
Overall Length
06: 3.463”
06XP: 3.363”
